GT900高风险特殊作业安全监控物联网系统主要用于高风险特殊作业过程的实时监测监控，与其它环境感知装置如固定式气体探测器、视频监控设备、移动式气体和温湿度探测器等互为补充，构建多维度、全天候的安全监控监测机制。系统通过集成视频采集、有毒有害气体监测的多功能监控设备及系统，实现智能报警和联动、设备定位及轨迹查询功能。在发生事故时可快速人员定位进行救援，提高风险监测监控、预警判断的应急处置能力和效率，从而解决重大高风险特殊作业尤其是受限空间作业监测监控困难的问题，对于保障特殊作业安全生产具有非常重要的意义。

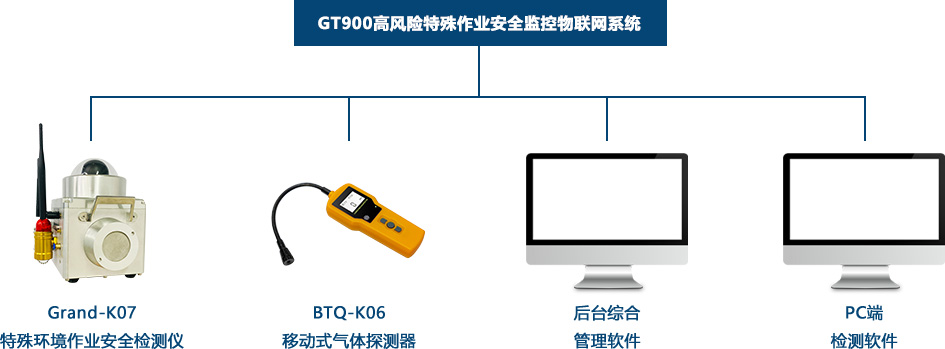

GT900高风险特殊作业安全监控物联网系统由Grand-K07特殊作业环境安全检测仪、BTQ-K06移动式气体探测器、后台综合管理软件、PC端检测软件等组成。
|
序号
|
产品名称
|
型号
|
数量
|
用途
|
|
1
|
特殊环境作业安全检测仪
|
Grand-K07
|
1
|
作业现场视频监控、气体浓度检测
报警预警、数据存储等
|
|
2
|
移动式气体检测器
|
BTQ-K06
|
选配
|
现场作业气体浓度监测
及报警提示
|
1、产品简介

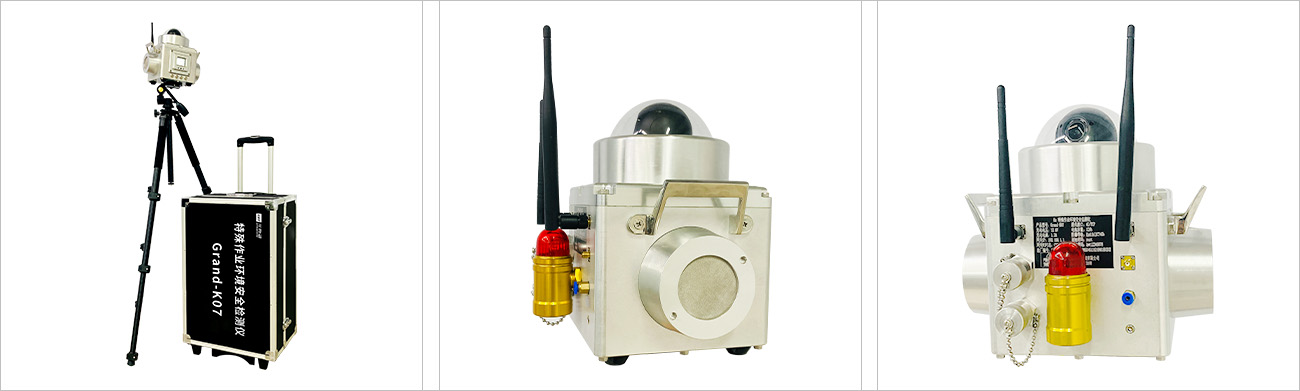

Grand-K07特殊作业环境安全检测仪是集气体检测、视频监控、无线传输功能于一体的智能监控设备，主要采集工作场所的视频信息、GPS信息、周边环境温度、湿度、大气成份（如可燃气体、氧气、一氧化碳、硫化氢）等信息，采集到的信息可通过4G无线网络传输到服务器平台、PC客户端和移动客户端。用户可通访问服务平台，查看现场的实时视频、GPS信息、大气环境信息以及报警信息等。该检测仪也可以通过Wifi连接至本地局域网，在局域网内实现现场监测。
2、工作方式
Grand-K07采用便携式结构设计，配备有便携式工作包。产品可安装在地面或其他水平面，也可通过配备的收缩式支架固定安装。
Grand-K07可使用自然扩散方式对环境气体进行采样和检测工作，也可以采用泵吸方式对环境气体进行采样和检测工作。当采用泵吸式方式工作时，出厂可选配12米吸气管，采样距离最大60米。
Grand-K07特殊作业环境安全检测仪包含一台主设备Grand-K07，该主设备可连接多台子设备BTQ-K06气体探测器。
3、技术参数：
4、结构尺寸：
5、操作说明
设备按键定义：
-
启动键：关机状态长按开机，开机状态长按2秒关机；报警产生时，短按关闭声光报警灯；
-
关机键：关闭设备电源；
-
SOS键：长按2S报警或取消报警，报警信息发往后台，紧急求救；
-
气泵键：长按2S控制气泵的启停；
红外遥控器、磁性笔操作：
-
长按“启动键”开机后进入时间设置页面，设置系统时间，点击【保存】进入主界面。
-
在主界面按【SET】键，进入设置菜单。
-
在设置菜单页面下点击【＋】键往右依次切换不同的菜单。选中“实时监测”，点击【SET】键进入主页面。选中“报警点设置”，点击【SET】键进入参数设置页面。
-
选中“报警点设置”，点击【SET】键进入报警点设置页面。报警点设置页面下点击【＋】键往右依次移动光标。点击【SET】键进入修改参数状态，点击【＋】键数值加1。点击【SET】键退出修改参数状态，点击【＋】键继续往右依次移动闪光标。当闪光标移动至【取消】或者【保存】时，点击【SET】键取消设置或者保存设置。

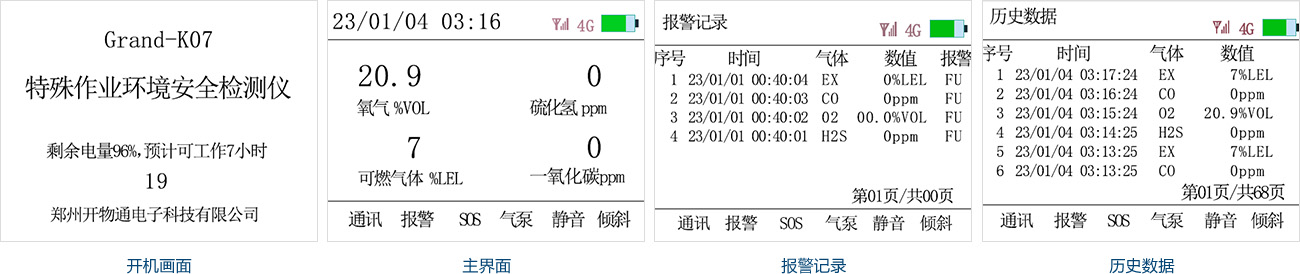

6、界面展示：

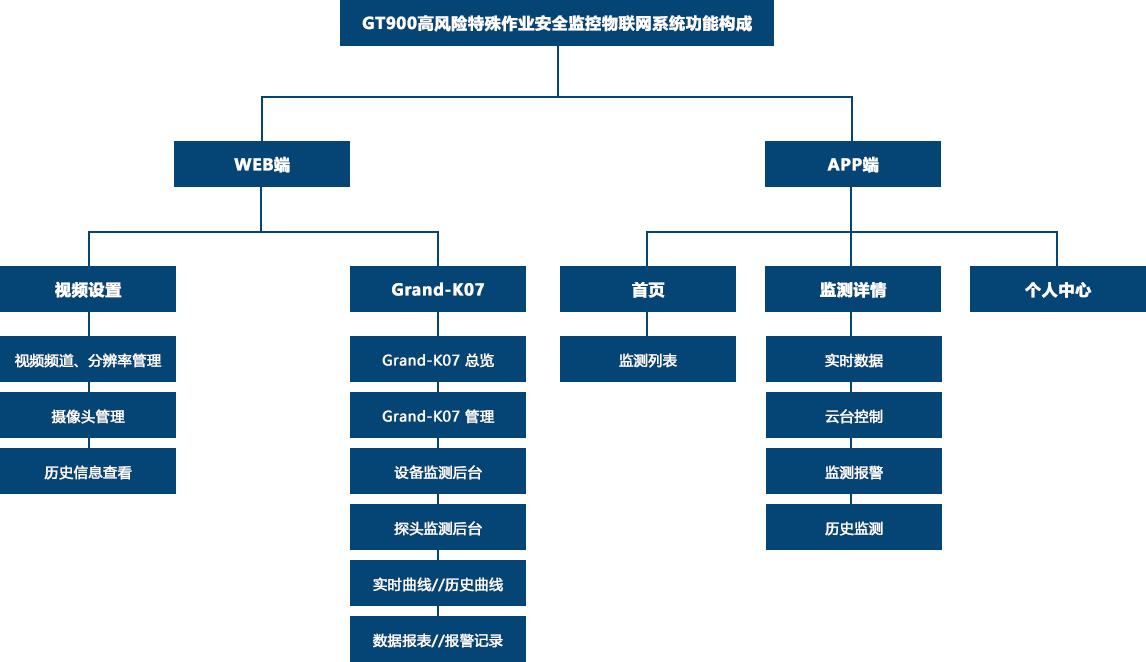

7、GT900高风险特殊作业安全监控物联网系统介绍
GT系列高风险特殊作业安全监控物联网系统主要分为Web端和移动端。
监控视频模块：运用4g高速、低延迟网络在监控室就能监测指挥作业区工作，移动端能够随时随地在手机上浏览作业区人员的工作情况，为提供全方位的观察作业区人员作业情况，物联网系统提供了云台控制功能，可以低延迟操控摄像头角度。
实时数据查询模块：在Web端可以查看作业区气体类型信息，并且可以浏览各类气体的气体浓度值，能有效的知道作业区人员的工作状态，确保人员安全。
8、智能网关
-
支持APN专网卡/VPDN卡；
-
支持APN自动检网、4G通信、SIM信息显示；
-
支持状态监测（显示电量、Work）；
-
支持多种VPN Client（PPTP/L2TP），并支持VPN加密功能；
-
支持静态路由、DHCP、静态IP功能；
-
支持防火墙、端口过滤、端口映射、DMZ主机；
-
支持流量统计，可根据需求设置套餐，设定流量、时间提醒；
-
支持NTP、支持log存储；
-
支持Web平台管理配置方式，支持远程监控和升级。
服务器接口配置
1、传感器数据接口配置
使用电脑连接Grand-K07的WiFi（WIFI名为CRT-XXXX，XXXX为设备地址，密码为kwt12345678），浏览器输入IP地址（默认IP为192.168.1.1），输入用户名root，密码root，登录网关，打开选项卡：DTU—基本设置：可启用注册包，心跳包。
打开选项卡：DTU—SOCKET—启用SOCKET，输入正确的地址和端口号。
2、摄像头接口配置
将摄像头配置成萤石云可用，配置如下：
打开SADPTool软件（下载地址：https://www.hikvision.com/cn/support/tools/hitools/），激活摄像头，设置管理员密码，之后勾选使用DHCP，输入管理员密码，点击修改
登录摄像头IP，用户名：admin，密码为之前设置的管理员密码，登陆后进入网络里的高级配置，平台接入里的平台接入方式选萤石云，设置验证码，点击保存入里的平台接入方式选萤石云
（设备配置默认即可，一般不需更改信息）
3、控制摄像头角度，平台远程监控画面
登录萤石云网络（https://open.ys7.com/），注册萤石云账号，之后进入设备管理按萤石云协议添加摄像头，输入序列号和设置的验证码，之后设备添加成功（此项应在有广域网的情况下进行）
打开直播地址，记录下HLS播放地址和RTMP播放地址
远程操控
下载萤石云PC端软件（Ezviz Studio，官网下载即可），找到设备打开，可以通过云台控制来远程操控摄像头
应用商店下载萤石云视频，打开视频画面后，可以通过云台控制来远程操控摄像头
打开扩展功能，在摄像头管理里面添加摄像头，然后填入记录的HLS播放地址和RTMP播放地址
